Meta AR/VR專利為視覺輻輳調節沖突提出混合變焦設備

　　在現實世界中，你的眼睛可以自動對焦一個對象，而世界的其他元素則會脫離焦點。VR/AR的問題是，無論你在VR世界中看向何方，你都只是盯著屏幕，亦即看著相同的距離。

　　換句話說，視覺調節(彎曲眼睛晶狀體以聚焦不同距離的對象)永遠不會改變，但視覺輻輳(眼睛向內旋轉以將每只眼睛的視圖重疊成一個對齊圖像)卻會出現，所以會導致視覺輻輳調節沖突。

　　為解決這個問題，行業廠商一直在研究能夠提供多個焦平面的頭顯，亦即所謂的變焦頭顯。在名為“Hybrid varifocal device and system”的專利申請中，Meta又介紹了一種相關的混合變焦設備。

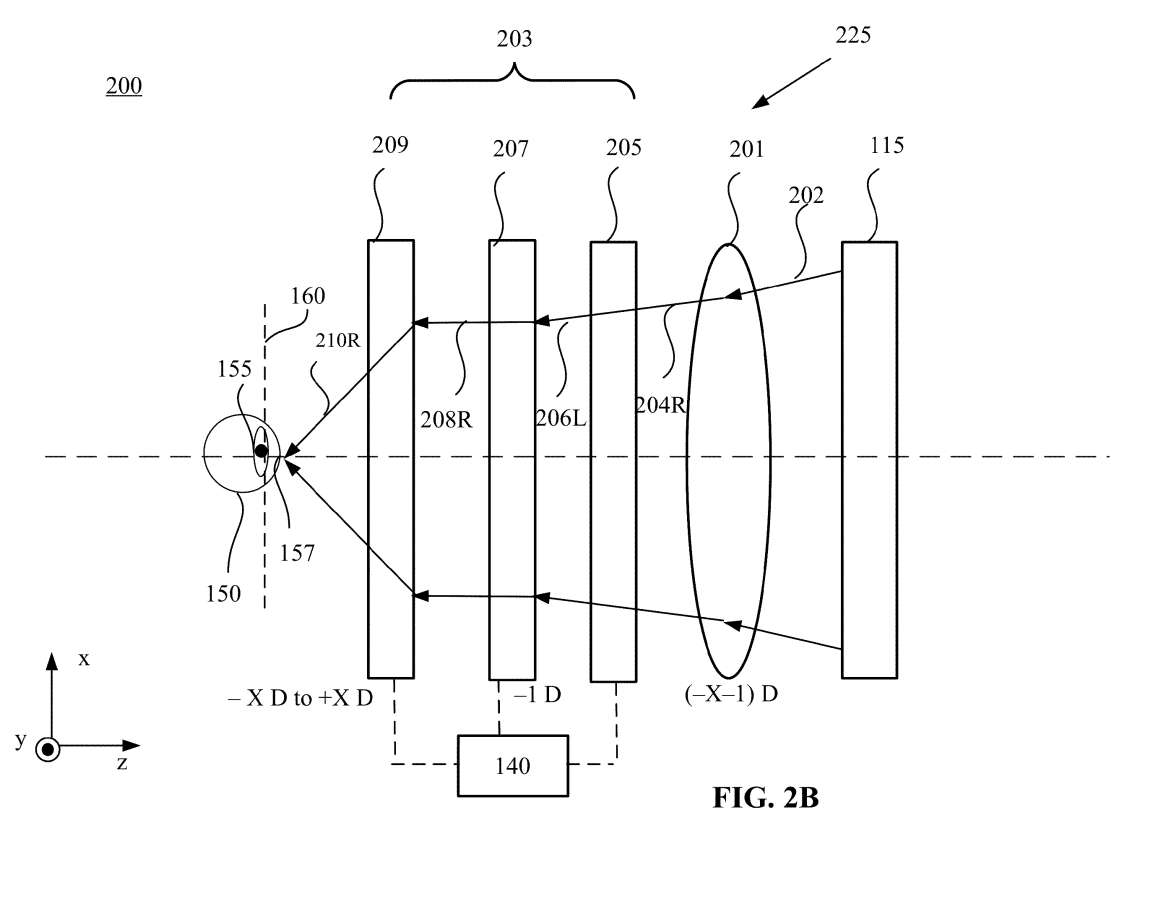

　　如圖2A所示，系統200可以包括電子顯示器115和變焦裝置225。變焦裝置225可以設置在電子顯示器115和視窗區域160之間。變焦裝置225可包括設置在光學系列中的第一透鏡組件201和第二透鏡組件203。第一透鏡組件201可設置在電子顯示器115和第二透鏡組件203之間，第二透鏡組件203可設置在視窗區域160和第一透鏡組件201之間。

　　在一個實施例中，第一透鏡組件201可以配置為提供固定折光率。第一透鏡組件201可以包括一個或多個固體透鏡、一個或多個液晶透鏡、一個或多個基于全息圖的透鏡或其組合等。一個或多個固體透鏡之間的距離可以通過合適的機制來調節，例如電機。

　　在一個實施例中，第二透鏡組件203可以配置為為從第一透鏡組件201輸出的圖像光204提供可變折光率。第二透鏡組件203可包括偏振開關205、PBP透鏡207和設置在光學系列中的可調透鏡209。如圖2A所示，PBP透鏡207可以設置在可調透鏡209和偏振開關205之間，偏振開關205可以設置在PBP透鏡207和第一透鏡組件201之間。

　　偏振開關205可以與PBP透鏡207光學耦合，并且可以將從第一透鏡組件201輸出的圖像光204作為圖像光206傳輸?shù)絇BP透鏡207。可將偏振開關205配置為控制入射到PBP透鏡207的圖像光206的手性。控制器140可與極化開關205通信耦合，以控制極化開關205的工作狀態。

　　控制器140可以控制極化開關205以在第一操作狀態和第二操作狀態之間切換。在第一工作狀態下工作的偏振開關205可將圖像光204作為具有第一手性的圖像光206傳輸。在第二操作狀態下工作的偏振開關205可以將圖像光204作為具有與第一手性相反的第二手性的圖像光206傳輸。

　　PBP透鏡207可以是偏振選擇性，并且可以在多個光學狀態下工作以提供多個離散的折光率。例如，PBP透鏡207可以在具有預定手性的圓偏振光輸入光的聚焦狀態下工作，并提供第一預定的正折光率。

　　PBP透鏡207對于具有與預定手性相反的手性的圓偏振輸入光可以在離焦狀態下工作，并提供第一預定的負折光率。在一個實施例中，PBP透鏡207可以在中性狀態下工作以提供零折光率，與圓偏振光輸入光的手性無關。

　　PBP透鏡207可以配置為提供第一折光率，第一折光率在第一步進分辨率的第一折光率調節范圍內可變。第一折光率和第一步進分辨率可以部分地由PBP透鏡207的參數、材料和配置來確定。

　　在一個實施例中，由于偏振開關205由控制器140控制，當與PBP透鏡207光學耦合的偏振開關205反轉輸入光的手性時，PBP透鏡207可以是無源PBP透鏡，其操作狀態可在聚焦狀態和散焦狀態之間切換。

　　因此，PBP透鏡207的折光率可以在兩個離散的折光率之間切換，例如第一預定的正折光率和第一預定的負折光率。因此，第一步進折光率可以在+M屈光度和-M屈光度之間變化，第一步進分辨率為2*M屈光度s。

　　例如當M = 1時，第一折光率調節范圍為+1屈光度到-1屈光度，第一步進分辨率為2屈光度時，第一折光率調節范圍為+1屈光度到-1屈光度。

　　在一個實施例中，PBP透鏡207可以是有源PBP透鏡，而通過控制與PBP透鏡207光學耦合的偏振開關205和與PBP透鏡207電耦合的電源，可在聚焦狀態、散焦狀態和中性狀態之間切換。

　　當來自電源的電壓供應關閉或小于第一預定閾值電壓時，當通過與PBP透鏡207光學耦合的偏振開關205反轉輸入光的手性時，PBP透鏡207可以在聚焦狀態和散焦狀態之間切換，因為偏振開關205由控制器140控制。

　　當來自電源的電壓供應開啟且大于預定的第二閾值電壓時，PBP透鏡207可在中性狀態下工作。因此，PBP透鏡207的折光率可以在三個分立的折光率之間切換。

　　在圖2A所示的實施例中，PBP透鏡207可以將圖像光206作為向可調諧透鏡209傳播的圖像光208對焦或離焦。可調透鏡209可將圖像光208轉換為向眼箱區域160傳播的圖像光210。可調透鏡209可配置至少一個可通過合適的機構改變其形狀的自適應的、可變形的構件。

　　可變形構件可形成透鏡形狀。當所述可變形構件的形狀發生變化時，所述可調透鏡209的折光率可相應發生變化。

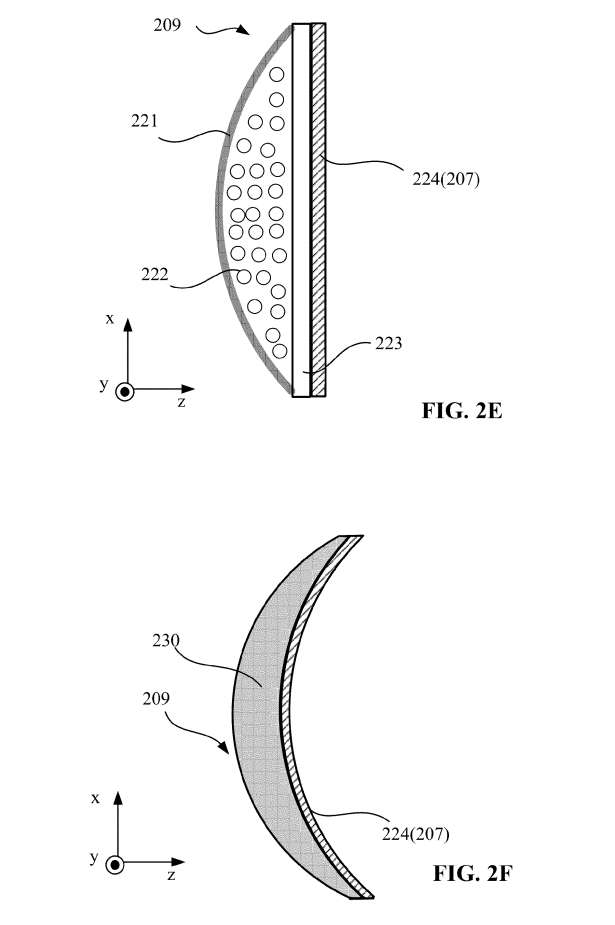

　　2E-2G示出可調諧透鏡209的各種配置或結構。

　　圖2E所示的可調透鏡209可稱為膜狀液體透鏡或充液透鏡，并可由各種致動器驅動，例如機械致動器、壓電(致動器或音圈致動器等。

　　如圖2E所示，PBP透鏡207可以與可調透鏡209堆疊。PBP透鏡207可包括雙折射膜224，其中透鏡相位輪廓可編碼為雙折射膜224的光軸的平面內取向圖案。PBP透鏡207和可調透鏡209可共享襯底223。

　　由于可變形構件221是彎曲的，當PBP透鏡207的雙折射膜224層壓在可變形構件221的外表面時，PBP透鏡207彎曲以符合可變形構件221的彎曲形狀。所述雙折射膜224的形狀可以隨所述可變形構件221的形狀而改變。

　　當PBP透鏡207的雙折射膜224的形狀發生變化時，PBP透鏡207的面內節距可以發生變化。因此，PBP透鏡207的折光率可以改變。例如，當PBP透鏡207的面內螺距減小時，PBP透鏡207的折光率可能會增加。在

　　圖2F示出根另一實施例的可調透鏡209。如圖2F所示，可調透鏡209可以包括可變形構件230，可變形構件230在由合適的驅動機制驅動時可以改變其形狀。

　　如圖2F所示，PBP透鏡207的雙折射膜244可以布置在可變形構件230(可變形構件230的任一表面。因此，PBP透鏡207的雙折射膜244的形狀可以隨著可變形構件230的形狀而改變。當PBP透鏡207的雙折射膜224的形狀發生變化時，PBP透鏡207的面內節距可以發生變化。因此，PBP透鏡207的折光率可以改變。例如，當PBP透鏡207的面內螺距減小時，PBP透鏡207的折光率會增加。

　　圖2G示出另一實施例的可調透鏡20。如圖2G所示，可調透鏡209可以包括外殼245，其中封裝了兩種光學流體241和243。在兩種光學流體241和243之間可以形成液-液界面242。光學流體241和243可以配置為具有基本相同的密度。可調透鏡209同時可包括用于向光學流體241和243施加電壓的電極，以通過適當?shù)臋C制改變光學流體241和243之間的液-液界面242的形狀。

　　液-液界面242可作為可調透鏡209的可變形構件或可變形光學界面。例如，可調透鏡209可以是可由電壓驅動的電潤濕透鏡或電介質液體透鏡。當由電壓驅動時，液-液界面242的形狀可以改變，從而改變可調透鏡209的折光率。

　　在描述的實施例中，PBP透鏡207的第一步進分辨率可以配置為等于或大于0.5屈光度且小于或等于1.0屈光度，并且可調透鏡209的第二步進分辨率可以配置為小于PBP透鏡207的第一步進分辨率。

　　換句話說，可調透鏡209可以配置為在第二步進分辨率中提供更精細的折光率調節，并且PBP透鏡207可以配置為在第一步進分辨率中提供更粗糙的折光率調節。可調諧透鏡209的第二折光率調節范圍可以配置為大于或等于PBP透鏡207的第一步進分辨率。

　　在一個實施例中，用于調整可調透鏡209的折光率的第二步進分辨率可以足夠小，使得折光率的微調可以視為折光率的連續調整。在一個實施例中，用于調整PBP透鏡207的折光率的第一步進分辨率可以足夠大，使得折光率的粗略調整可以視為折光率的離散調整。

　　在第二透鏡組件203的操作過程中，PBP透鏡207可以配置為在多個離散光學狀態下操作以提供對折光率的離散調節，并且可調諧透鏡209可以配置為在多個連續光學狀態下操作以提供對折光率的連續調節。

　　在PBP透鏡207和可調透鏡209的操作過程中，當控制PBP透鏡207從提供第一步進分辨率的第一離散折光率變?yōu)樘峁┑谝徊竭M分辨率的第二離散折光率時，可以控制可調透鏡209以連續方式從提供第二步進分辨率的第三折光率變?yōu)樘峁┑谒恼酃饴省５谌酃饴屎偷谒恼酃饴手g的差值可以配置為等于或大于第一步進分辨率。

　　包括PBP透鏡207和可調透鏡209的第二透鏡組件203可稱為混合透鏡組件，并且變焦裝置225可稱為混合變焦裝置。

　　通過配置可調透鏡209和PBP透鏡207的步進分辨率和驅動方案，可以將第二透鏡組件203配置為在不降低圖像質量的情況下，以第二步進分辨率連續地提供寬折光率調節范圍。

　　所以，可將變焦裝置225配置為在不降低圖像質量的情況下以第二步進分辨率，并以連續方式提供廣泛的折光率調節范圍。

　　圖2D顯示了的變焦裝置225的驅動方案和折光率調整。

　　參考圖2B和圖2D，在變焦裝置225的操作過程中，在時間實例t1，偏振開關205在切換狀態下工作，PBP透鏡207提供- 1屈光度的折光率，可調透鏡209提供- 1屈光度的折光率。因此，第二透鏡組件203提供- 2屈光度的總折光率。變焦裝置225提供了- 4屈光度的總折光率。

　　從時間實例t1到時間實例t2，偏振開關205在開關狀態下工作，PBP透鏡207不斷提供-1屈光度的折光率，控制可調透鏡209從提供-1屈光度的折光率變化到提供第二步進分辨率的0屈光度的折光率。因此，第二透鏡組件203的總折光率在第二步進分辨率下從- 2屈光度變?yōu)? 1屈光度，變焦裝置225的總折光率在第二步進分辨率下從- 4屈光度變?yōu)? 3屈光度。

　　在時間實例t2時，偏振開關205處于開關狀態，PBP透鏡207提供的折光率為-1屈光度，可調透鏡209提供的折光率為0屈光度。因此，第二透鏡組件203提供- 1屈光度的總折光率，變焦裝置225提供- 3屈光度的總折光率。

　　從時間實例t2到時間實例t3，偏振開關205處于開關狀態，PBP透鏡207不斷提供-1屈光度的折光率，控制可調透鏡209在第二步進分辨率下從提供0屈光度的折光率變?yōu)樘峁? 1屈光度的折光率。因此，第二透鏡組件203的總折光率在第二步進分辨率下從- 1屈光度變?yōu)?屈光度，變焦裝置225的總折光率在第二步進分辨率下從- 3屈光度s變?yōu)? 2屈光度。

　　在時間實例t3時，偏振開關205工作在開關狀態，PBP透鏡207可提供-1屈光度的折光率，可調透鏡209可提供+1屈光度的折光率。因此，第二透鏡組件203可提供0屈光度的總折光率，變焦裝置225可提供- 2屈光度的總折光率。

　　參考圖2C和圖2D，從時間實例t3到時間實例t4，控制偏振開關205從工作在切換狀態變?yōu)楣ぷ髟诜乔袚Q狀態，控制可調透鏡209從提供第二步進分辨率的+1屈光度的折光率變?yōu)樘峁?1屈光度的折光率。從時間實例t3到時間實例t4的持續時間可由偏振開關205的切換速度和可調透鏡209的切換速度確定。從時間實例t3到時間實例t4的持續時間可以配置為相當短。

　　從時間實例t4到時間實例t5，偏振開關205工作在非開關狀態，PBP透鏡207持續提供+ 1屈光度的折光率，控制可調透鏡209在第二步進分辨率下從提供- 1屈光度的折光率變化到提供0屈光度的折光率。因此，第二透鏡組件203的總折光率在第二步進分辨率下由0屈光度變?yōu)? 1屈光度，變焦裝置225的總折光率在第二步進分辨率下由- 2屈光度s變?yōu)? 1屈光度。

　　在時間實例t5時，偏振開關205工作在非開關狀態，PBP透鏡207提供的折光率為+1屈光度，可調透鏡209提供的折光率為0屈光度。因此，第二透鏡組件203提供的總折光率為+ 1屈光度，變焦裝置225提供的總折光率為-1屈光度。

　　從時間實例t5到時間實例t6，偏振開關205工作在非開關狀態，PBP透鏡207持續提供+ 1屈光度的折光率，控制可調透鏡209在第二步進分辨率中從提供0屈光度的折光率變?yōu)樘峁? 1屈光度的折光率。因此，第二透鏡組件203的總折光率在第二步進分辨率下由+ 1屈光度變?yōu)? 2屈光度，變焦裝置225的總折光率在第二步進分辨率下由- 1屈光度變?yōu)?屈光度。

　　在時間實例t6時，偏振開關205工作在非開關狀態，PBP透鏡207提供+ 1屈光度的折光率，可調透鏡209提供+ 1屈光度的折光率。因此，第二透鏡組件203提供+ 2屈光度的總折光率，并且變焦裝置225提供0屈光度的總折光率。

　　與可調透鏡209的折光率調節范圍(例如從-1屈光度到+ 1屈光度)相比，第二透鏡組件203可配置為提供放大的折光率調節范圍(例如從- 2屈光度到+2屈光度)。因此，第二透鏡組件203可以提供改進視覺輻輳調節。

　　換句話說，變焦裝置225可以減輕視覺輻輳調節沖突。另外，當?shù)诙哥R組件203的折光率在較細的第二步進分辨率下連續地在- 4屈光度到0屈光度之間調整時，圖像質量可以得到改善。因此，可改善變焦裝置225的整體圖像質量。

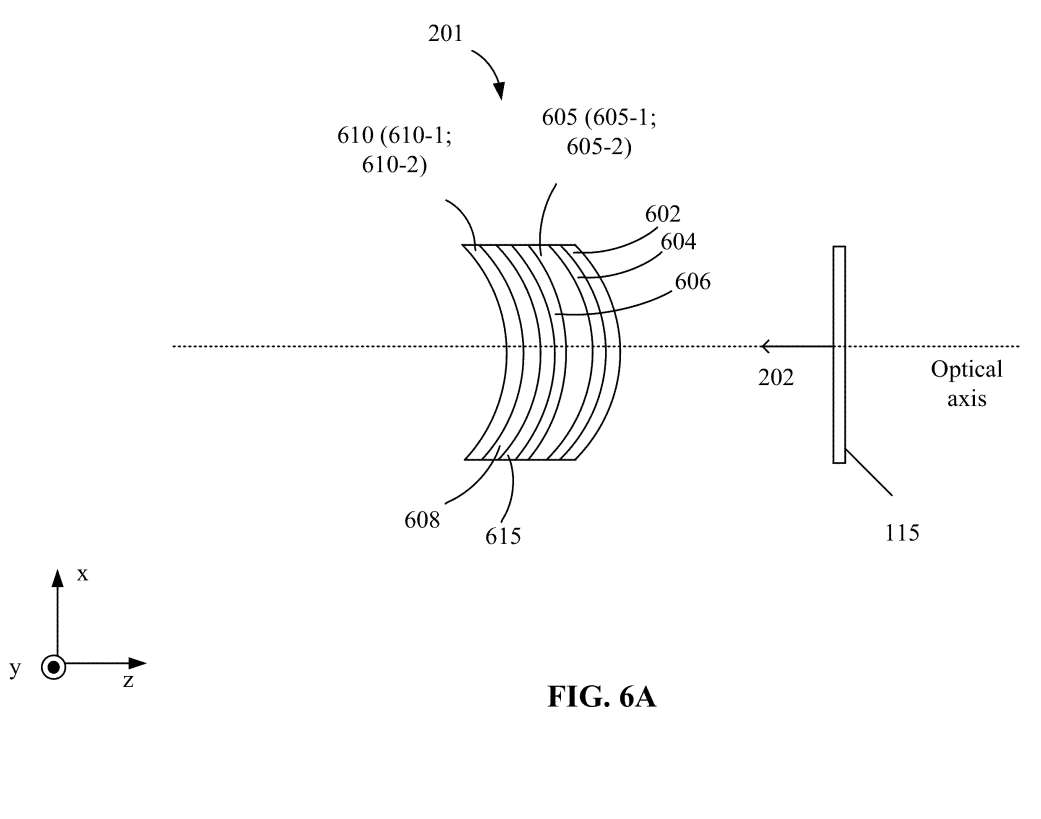

　　圖6A示出了包括變焦裝置225的第一透鏡組件201。如圖6A所示，第一透鏡組件201可以包括以堆疊形式設置的第一光學透鏡605和第二光學透鏡610。

　　第一透鏡組件201可以配置為Pancake透鏡組件，Pancake透鏡組件中包括的光學元件之間沒有任何氣隙。

　　第一光學透鏡605可包括面向電子顯示器115的第一表面605 – 1和相對的面向第二光學透鏡610的第二表面605 – 2。所述第一光學透鏡605可配置為在所述第一表面605 – 1處接收來自所述電子顯示器115的圖像光202，并在所述第二表面605 – 2處輸出具有改變性質的圖像光。

　　在一個實施例中，第一透鏡組件201同時可以包括排列在光學系列中的線性偏振片602、波片604和反射鏡606，其中每一個都可以是設置在第一光學透鏡605處的單獨層。

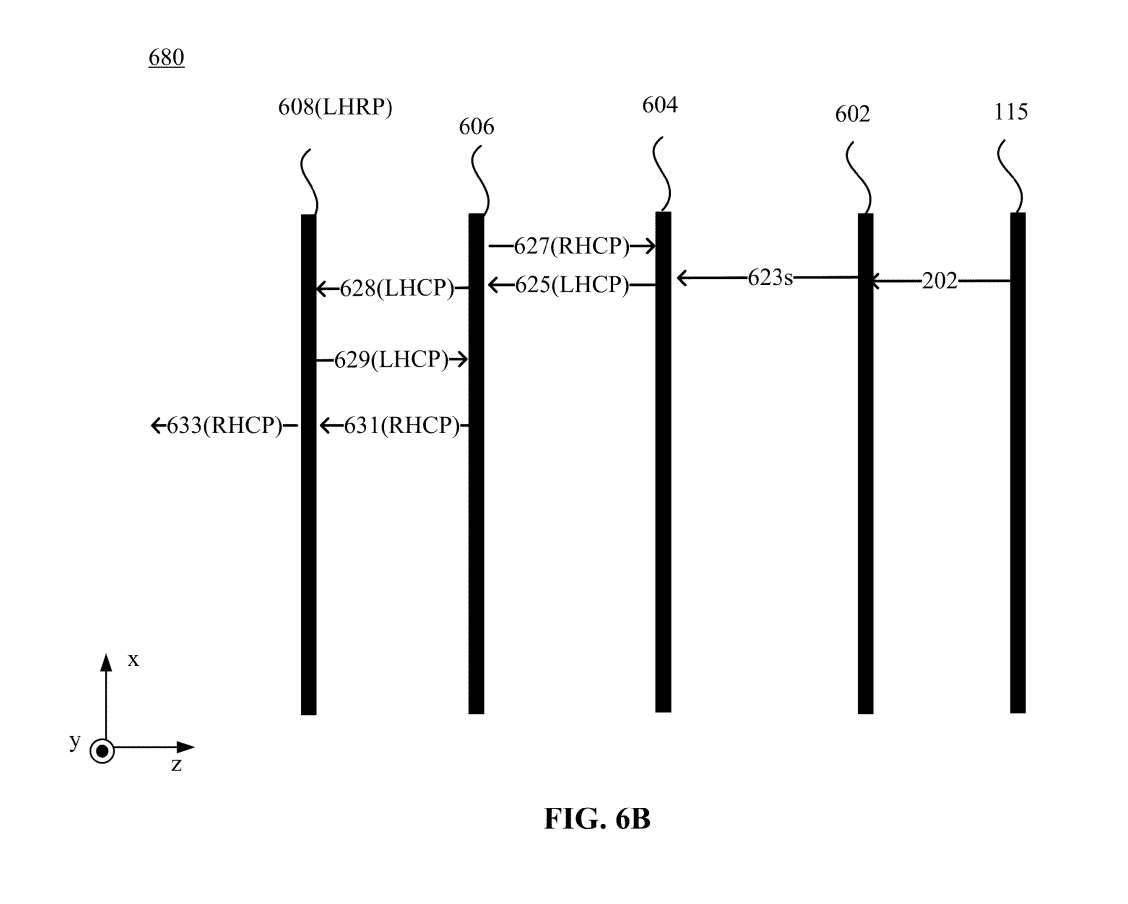

　　圖6B示出根據在圖6A所示的第一透鏡組件201中傳播的光的光路680。光的傳播路徑680顯示了光的偏振變化。

　　如圖6B所示，電子顯示器115可以產生覆蓋預定光譜的非偏振像光202。所述非偏振像光202可由線性偏振器602作為s偏振像光623傳輸，所述s偏振像光623可由波片604作為LHCP像光625傳輸。

　　LHCP像光625的第一部分可作為RHCP像光627由鏡面606向波片604反射，并且LHCP像光625的第二部分可作為LHCP像光628向反射偏振器608傳輸。

　　入射到反射偏振器608上的LHCP圖像光628可以具有與反射偏振器608的螺旋扭曲結構相同的旋向性。LHCP象光628可由反射偏振器608作為LHCP象光629向反射鏡606反射。所述LHCP象光629可作為RHCP象光631被反射鏡606反射，所述RHCP象光631可作為RHCP象光633通過反射偏振器608向第二透鏡610傳輸。

　　第二透鏡610可以將RHCP圖像光633轉換為向圖2A所示的第二透鏡組件203傳播的圖像光204。

　　名為“Hybrid varifocal device and system”的Meta專利申請最初在2022年3月提交，并在日前由美國專利商標局公布。
