微軟AR/VR專利提出改善顯示組件失準校正的方法

　　MR系統通常包括單獨的顯示組件，并分別配置在用戶的眼睛前面。然而，立體錯位經常發生在MR系統中，亦即通過單獨顯示組件顯示的內容沒有正確對齊。立體錯位可能導致用戶在混合現實場景中以不期望的方式感知顯示內容，并導致用戶誤解全息圖或虛擬對象的大小和/或空間位置。立體錯位同時會導致使用者的視覺緊張、視覺不適和前庭不適。

　　所以在名為“Systems and methods for facilitating display misalignment correction”的專利申請中，微軟介紹了一種用于促進顯示不對齊的方法。

　　圖2A示出的頭顯200包括檢測器，檢測器用于檢測顯示不對齊202。基于檢測到的顯示偏差202,頭顯200可以確定配置用于糾正顯示偏差202的顯示偏差校正操作204，以恢復或改善用戶體驗。

　　如圖2所示，顯示不對齊校正操作204可以包括各種組件，例如垂搖組件204A、縱搖組件204B和/或滾轉組件204C。顯示不對齊校正操作204的垂搖組件204A可包括配置為處理顯示虛擬對象的距離/深度誤差的校正。

　　顯示不對齊校正操作204的間距組件204B可包括配置為處理顯示虛擬對象垂直定位中的誤差的校正。顯示失調校正操作204的橫搖組件204C可包括配置為基于所顯示虛擬對象的顯示器中心偏心來處理縱搖和垂搖失調的組合的校正。

　　立即應用顯示偏差校正操作204可能導致用戶不適。例如，對全息圖/虛擬對象位置的突然修正可能會使用戶迷失方向、混淆和/或不安全。所以，發明在整個校正應用過程中以減少用戶不適的方式應用顯示失調校正操作204。

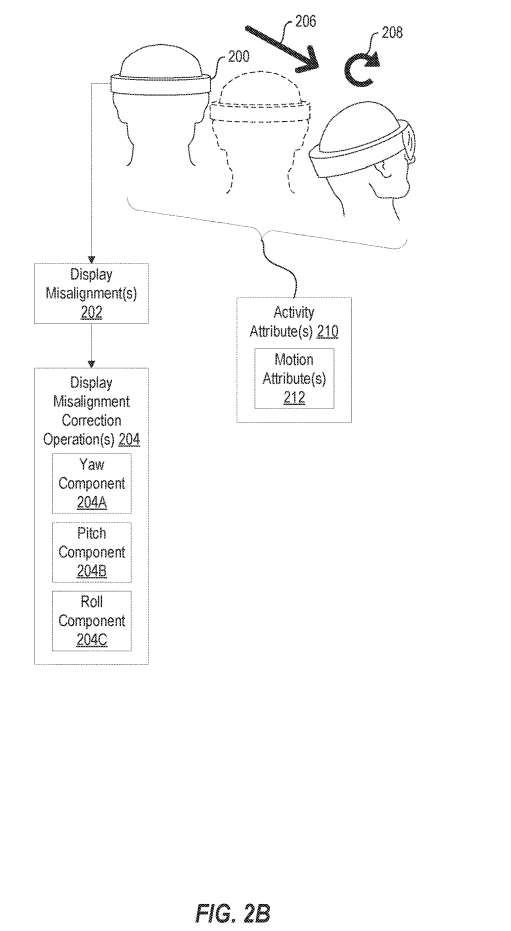

　　圖2B示出操作頭顯的用戶平移頭部定位和/或旋轉頭部定位。頭顯200的這種運動和/或其他物理/位置變化可以量化為活動屬性210。活動屬性210可以包括例如，頭顯200的運動屬性212。運動屬性可以包括與頭顯200的運動/操作相關的各種度量，例如運動量、線速度、線性加速度、角速度、角加速度和/或其他。

　　上述運動屬性212可以通過IMU 112和/或其他傳感器110獲得。活動屬性210可以額外或可選地包括其他組件，例如虛擬體驗/環境、場景中全息圖/虛擬對象的流行程度、用戶注視是否與全息圖/虛擬對象位置一致等。

　　與頭顯200(或其他系統)相關聯的活動屬性210可提供用于確定應用偏差校正的方式的基礎，以使此類偏差校正的應用對用戶體驗的破壞性較小。

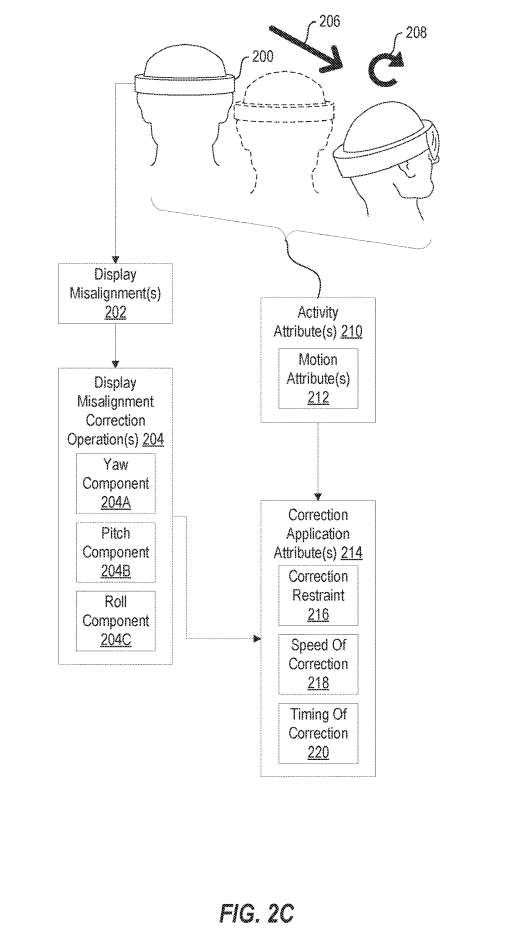

　　圖2C示出了校正應用屬性214，其可以定義一種應用顯示不對齊校正操作204的方式。校正應用屬性214可以基于要執行的活動屬性210和/或顯示偏差校正操作204來確定。

　　校正應用屬性214可以包括各種組成部分，例如校正約束216、校正速度218、校正時間220和/或其他。校正約束216可以包括顯示偏差校正操作204的應用是否應該基本上是立即的或至少部分地限制。

　　校正約束216可以根據為在頭顯200顯示內容而要執行的顯示錯位校正操作204的類型來確定。例如，由間距失調引起的垂直差異可與極端用戶不適相關聯，這可以增加具有大量或主要間距分量204B的顯示偏差校正操作204的立即性能的期望。

　　換句話說，當所述顯示偏差校正操作204包括滿足一個或多個縱搖閾值d的縱搖分量204B時，系統可以避免引起所述顯示偏差校正操作204的受限應用。

　　在一個實施例中，修正約束216額外或交替地受到活動屬性210的影響。例如，在運動屬性212表明滿足高閾值運動量的情況下，可以選擇校正約束216以導致不受約束應用顯示偏差校正操作204。

　　校正應用屬性214可以包括校正218的速度和/或校正220的時間。校正218的速度可以定義用于校正頭顯200的內容的顯示偏差校正操作204的快速性、速率、漸進性或突發性。高速校正218可能導致全息圖/虛擬對象位置/呈現的變化出現瞬時或快速，而低速校正可能導致全息圖/虛擬對象位置/呈現的變化出現漸進或緩慢。

　　在一個實施例中，根據活動屬性210選擇校正速度218，例如頭顯200的運動屬性212。由運動屬性212指示的運動量與校正218的速度可以正相關，使得校正218的增加速度響應于檢測到的高運動量，而校正218的降低速度響應于檢測到的低運動量。

　　在高運動量期間，用戶對全息圖/虛擬內容的焦點和/或注視通常不太表明意圖，從而提供了制定更快的顯示偏差校正操作204的機會。相反，在低運動量時，用戶對全息圖/虛擬內容的焦點和/或注視往往更有目的性，這可能會導致對全息圖/虛擬對象呈現的突然修正，從而破壞用戶體驗。在這種情況下，可以選擇低速度的校正218，以使顯示不對齊校正操作204的應用更漸進且對用戶體驗的破壞性更小。

　　修正218的速度和由運動屬性212指示的運動量之間的關系可以以任何合適的方式定義，例如通過線性或其他函數。

　　基于運動屬性212修改校正218的速度可能有利于至少某些類型的顯示不對齊校正操作204。例如，當顯示不對齊校正操作204包括或主要由垂搖分量204A并且運動屬性212指示低運動量時，可以選擇低速度的校正218以防止由于全息圖呈現的突然變化引起的用戶分心/不適。

　　相反，當顯示不對齊校正操作204包括或主要由垂搖分量204A并且運動屬性212指示大量運動時，可以選擇高速校正218以避免或減少運動相關的偽影，例如游泳或全息圖不穩定，從而實現全息圖的快速鎖定。

　　如上所述，可以選擇性地修改校正218的速度，以響應檢測到所述顯示偏差校正操作204包括未能滿足縱搖閾值的縱搖分量204B。

　　在一個實施例中，在滿足閾值運動屬性212之前，系統可以避免應用顯示錯位校正操作204。例如，當顯示偏差校正操作204省略一個縱搖分量204B時，系統可以放棄應用顯示偏差校正，直到檢測到系統運動閾值量。

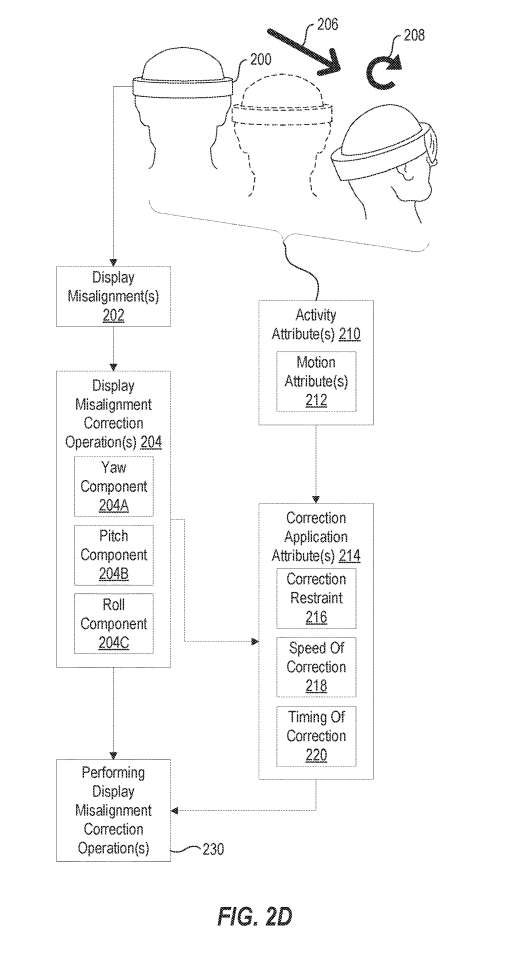

　　圖2D示出了動作230，其在概念上表示根據校正應用屬性214執行顯示校正操作204。通過利用動態確定的校正應用屬性214來應用顯示偏差校正操作204，系統可以以有利地減少或避免由校正操作本身引起的對用戶體驗的中斷的方式實現立體顯示失調校正功能。

　　圖3的流程圖300的動作302包括確定與立體顯示系統的用戶操作相關聯的一個或多個用戶活動屬性。

　　流程圖300的動作304包括，基于一個或多個用戶活動屬性，確定一個或多個校正應用程序?qū)傩裕粋€或多個校正應用程序?qū)傩灾甘緫?yīng)用一個或多個顯示偏差校正操作以對齊立體顯示系統中的內容表示的方式。

　　一個或多個校正應用程序?qū)傩园ㄐＵ俣取Ｓ脩魟幼髁亢托拚俣瓤赡艹收嚓P(guān)。確定一個或多個校正應用屬性包括基于由用戶運動量滿足的一個或多個用戶運動閾值從多個校正速度中選擇校正速度。多個校正速度和一個或多個用戶運動閾值可以是正相關的。

　　為了響應確定所述間距組件滿足一個或多個間距閾值，所述一個或多個校正應用屬性導致不受約束地應用所述一個或多個顯示偏差校正操作。為了響應確定所述音高組件滿足所述一個或多個音高閾值，所述一個或多個校正應用屬性不導致基于所述一個或多個用戶活動屬性所指示的用戶運動量的所述一個或多個顯示不對齊校正操作的受限應用。

　　在一個實施例中，為了響應確定音高組件未能滿足一個或多個音高閾值，根據由一個或多個用戶活動屬性指示的用戶運動量確定一個或多個校正應用程序?qū)傩浴?/p>

　　為了響應確定所述間距組件不能滿足一個或多個縱搖閾值，所述一個或多個校正應用屬性導致放棄應用所述一個或多個顯示不對準校正操作，直到所述一個或多個用戶活動屬性指示的用戶運動量滿足一個或多個用戶運動閾值為止。

　　流程圖300的動作306包括應用一個或多個顯示不對齊校正操作，以根據一個或多個校正應用屬性對齊立體顯示系統中的內容的表示。

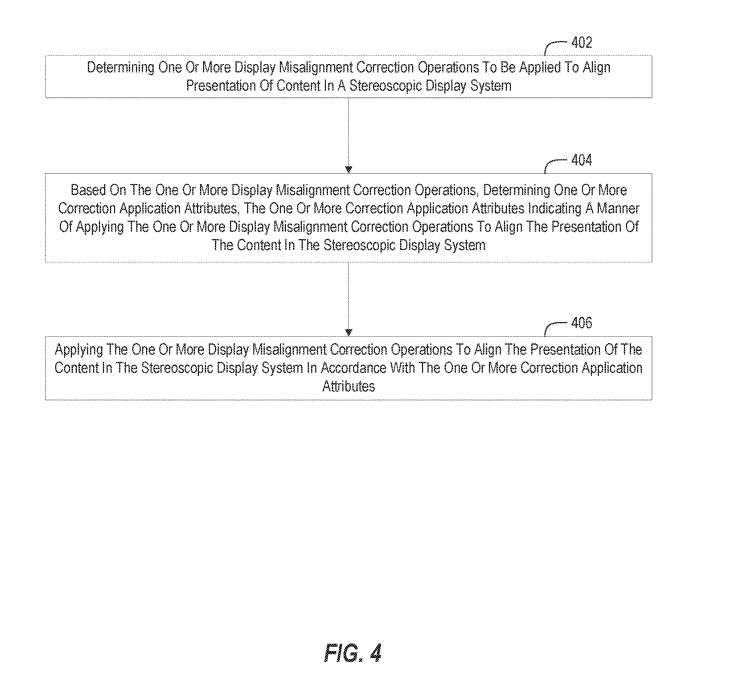

　　圖4的流程圖400的動作402包括確定一個或多個顯示不對齊校正操作。

　　流程圖400的行為404包括，基于一個或多個顯示偏差校正操作，確定一個或多個校正應用屬性，一個或多個校正應用屬性指示應用一個或多個顯示偏差校正操作以對齊立體顯示系統中的內容的呈現的方式。

　　流程圖400的動作406包括應用一個或多個顯示不對齊校正操作，以根據一個或多個校正應用屬性對齊立體顯示系統中的內容的表示。

　　名為“Systems and methods for facilitating display misalignment correction”的微軟專利申請最初在2022年5月提交，并在日前由美國專利商標局公布。
