XR頭顯可以用波導形成光束組合器。然而,波導可能受到全內反射和視場限制,并將光學系統的幾何形狀限制為平面排列,并且在呈現虛擬對象時表現出不希望的光場能力。
在其他方案中,光學系統可以形成半反射組合器,例如橢球鏡。然而,這種類型的組合器通常是不受歡迎地笨重,同時可能表現出不受歡迎的光場能力。
針對這個問題,蘋果在名為“Optical systems with multi-layer holographic combiners”的專利申請中提出了帶有多層全息組合器的光學系統。
這家公司指出,沒有波導的多層全息組合器可以消除顯示器基于全內反射的限制,并可以允許顯示系統實現最小的尺寸、重量和功耗(相對于使用半反射組合器的場景),同時顯示相對較大的視場(相對于使用波導組合器的場景)。
另外,在透射全息圖結構和反射全息圖結構之間不存在波導可以提供多層全息組合器的幾何設計自由。同時,多層全息組合器可以用光填充視窗,以允許不同面部幾何形狀、瞳孔直徑和瞳孔間距的用戶正確地查看投影圖像,并且可以允許從任何期望的深度呈現虛擬對象,從而解決視覺調節輻輳沖突。

圖2是顯示如何使用多層全息組合器將來自顯示模塊20A的光重定向到視窗24的圖。如圖2所示,光學系統20B可以包括多層全息組合器40。顯示模塊20A可向多層全息組合器40投射輸入光56。如輸出光55所示,多層全息組合器40可用于將光指向視窗24。
全息記錄可以作為光學干涉圖樣存儲在光敏光學材料內。光敏光學材料可包括體全息介質。所述光學干涉圖案可產生全息光柵。當用給定光源照射時,光柵衍射光以產生所述全息記錄的三維重建。
多層全息組合器40可包括用全息光柵記錄的多層材料。多層全息組合器40可包括透射全息圖結構44和反射全息圖結構42。傳輸全息圖結構44可以包括用一組傳輸全息圖記錄的一層或多層全息介質。反射全息圖結構42可以包括用一組反射全息圖記錄的一層或多層全息介質。
顯示模塊20A可以從反射全息圖結構42和透射全息圖結構44之間的體積外部的位置將光56投射到透射全息圖結構44。這可以消除在透射和反射全息圖結構之間實現波導的需要。
形成沒有波導的多層全息組合器40可以消除顯示器基于全內反射的限制。顯示模塊20A可包括用于將光投射到多層全息組合器40的任何所需結構。在圖2的實施例中,顯示模塊20A顯示為包括用于投射光56的微顯示器和投影光學元件。
透射全息圖結構44可用于以多個不同的輸出角度向反射全息圖結構42復制輸入圖像,如光60所示。反射全息圖結構42可用于將通過透射全息圖結構44傳輸?shù)膹?fù)制圖像聚焦到視窗24,如反射光55所示。
通過使用透射全息圖結構44復制輸入圖像,可以通過反射全息圖結構42將輸入圖像的多個副本聚焦到視窗24,如圖2所示。這樣,在視窗24內的每個光瞳46、48、50、52和54可以復制相同的圖像,而光55形成平行光束到每個光瞳。這可以允許用戶在視窗24內移動他們的眼睛,而不會丟失圖像或產生對圖像的透視移位。
蘋果指出,這種方式配置的顯示系統20可以實現最小的尺寸、重量和功耗(相對于使用半反射組合器的場景),同時顯示相對較大的視場(相對于使用波導組合器的場景)。類似地,在透射全息圖結構44和反射全息圖結構42之間不存在波導可以提供多層全息組合器40的幾何設計自由。
另外,多層全息組合器40可以用光填充視窗24,以允許不同面部幾何形狀、瞳孔直徑和瞳孔間距的用戶正確地查看投影圖像,并且可以允許從任何期望的深度呈現虛擬對象,從而解決視覺調節輻輳沖突。
圖3是顯示透射全息圖結構44如何復制從輸入光56到反射全息圖結構42的每個射線角度的圖表。圖3的示出輸入光56的兩條說明性光線56 – 1和56 – 2。射線56-1以入射角A1照射透射全息圖結構44,射線56-2以入射角A2照射透射全息圖結構44。透射全息圖結構44可以在一個或多個輸出角度復制射線56-1和射線56-2。
傳輸全息圖結構44中的傳輸全息圖可以配置成以相應的輸出角衍射來自不同入射角和波長的光。用于形成傳輸全息圖結構44的傳輸全息圖集合可包括具有相應光柵頻率和方向的任何所需數量的全息圖。所述集合中的每個傳輸全息圖可以疊加在相同體積的全息介質之上,或者所述集合中的不同傳輸全息圖可以在任意所需數量的離散層中形成。

在圖3的說明性示例中,透射全息圖結構44中的一組全息圖包括配置為以輸出角B1衍射來自入射角A1的光的第一透射全息圖(如光線60-1所示)、配置為在輸出角B2衍射來自入射角度A1的光的第二透射全息圖、配置為以輸出角B3衍射來自入射角A1的光的第三透射全息圖(如光線60-3所示)、配置為以出射角B4衍射來自入射角度A1的光(如光線60–4所示)的第四透射全息圖、以及配置為以輸出角B5衍射來自入射夾角A1的光線的第五透射全息圖。
通過這種方式,透射全息圖結構44可以將光線56-1分成五個復制光束,并向反射全息圖結構42透射。
同時,透射全息圖結構44中的第一透射全息圖可將入射角A2的光在輸出角B1處衍射,第二透射全息圖可將入射角A2的光在輸出角B2處衍射,第三透射全息圖可將入射角A2的光在輸出角B3處衍射,第四透射全息圖可以將入射角A2的光衍射到輸出角B4,第五透射全息圖可以將入射角A2的光衍射到輸出角B5。
以這種方式,透射全息圖結構44可以將射線56-2分裂成5條復制射線,并向反射全息圖結構42傳輸。

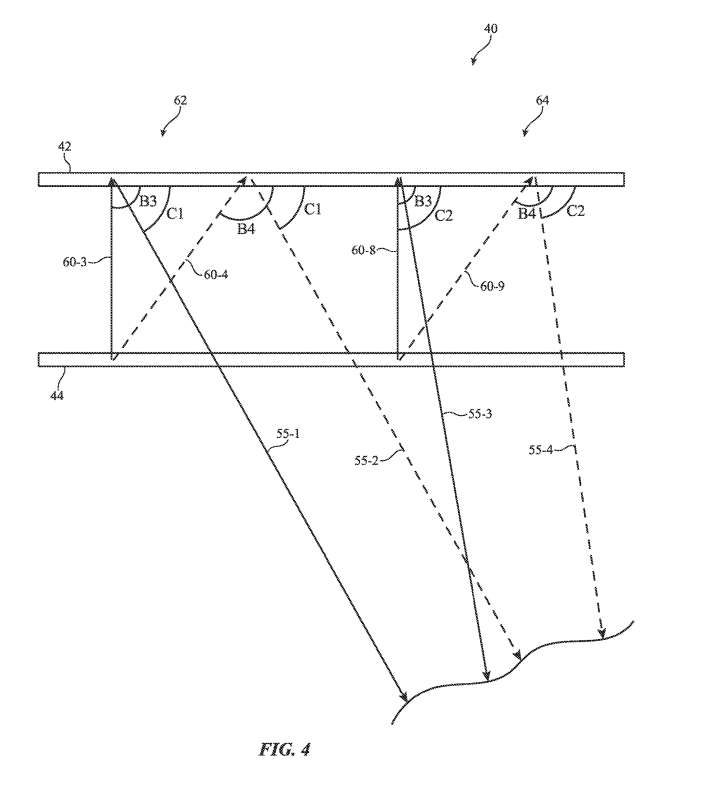

圖4顯示反射全息圖結構42如何將由透射全息圖結構44復制的光聚焦到視窗2。
反射全息圖結構42中的反射全息圖可以配置成在相應的輸出角處衍射來自不同入射角和波長的光。用于形成每個全息圖的光柵的間距配置全息圖以相應的輸出角從給定的入射角衍射給定波長的光。
用于形成反射全息圖結構44的反射全息圖集合可包括具有相應光柵頻率和方向的任何所需數量的全息圖。所述集合中的每個反射全息圖可以疊加在相同體積的全息介質之上,或者所述集合中的不同反射全息圖可以在任意所需數量的離散層中形成。
在圖4的說明性實施例中,反射全息圖結構42中的一組全息圖包括區域62中的第一反射全息圖,其配置為在輸出角C1處(衍射來自入射角B3的光。反射全息圖結構42中的一組全息圖同時包括區域62中的第二反射全息圖,其配置為在輸出角C1處衍射來自入射角B4的光。
這樣,來自圖3的入射射線56-1的每條復制射線可以通過區域62中的反射全息圖平行衍射向視窗24,并且來自圖3的入射射線56-2的每條復制射線可以平行衍射向視窗24。
可以在反射全息圖結構42的附加區域中形成附加全息圖,并用于從輸入光56的每個入射角衍射由透射全息圖結構44復制的光。這可以用于在視窗復制所顯示的圖像,使得當用戶的眼睛通過視窗過渡或移動時,用戶不會觀察到透視變化。
用于形成多層全息組合器40的全息圖可在具有任何所需波前形狀的光操作。作為一個例子,用于形成傳輸全息圖結構44的傳輸全息圖可以各自是平面波到平面波的傳輸全息圖、點到平面波的傳輸全息圖或點到近平面波的傳輸全息圖。
類似地,用于形成反射全息圖結構42的反射全息圖可以是平面波到平面波的反射全息圖、點到平面波的反射全息圖或點到近平面波的反射全息圖。

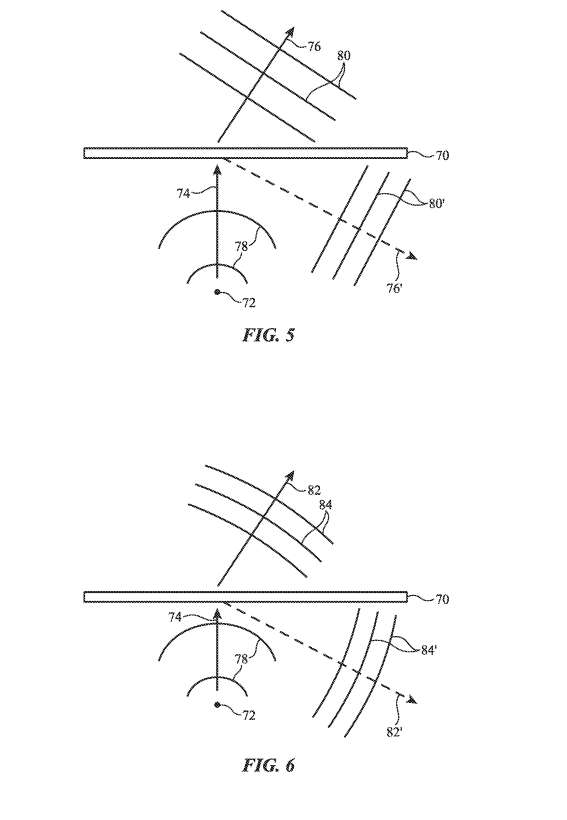

圖5是可用于實現透射全息圖結構44和/或反射全息圖結構42的說明性點到平面波全息圖。如圖5所示,諸如介質70的全息記錄介質可以包括相應的全息圖。點光源72可向介質70提供方向74的入射光。入射光可以表現出從點源72向外傳播的球形波前78。
在介質70上記錄點到平面波傳輸全息圖的場景中,點平面波透射全息圖將入射光78衍射成介質70對面的輸出角,如圖箭頭76所示。衍射光呈現平波前80。
在介質70記錄點到平面波反射全息圖的場景中,點平面波反射全息圖將入射光78衍射成與入射光在介質70同一側的輸出角,如箭頭76′所示。衍射光呈現平行波前80 ‘。當以這種方式配置時,全息圖本身顯示出optical power。
圖6是可用于實現透射全息圖結構44和/或反射全息圖結構42的說明性點到近平面波全息圖。在介質70記錄點到近平面波傳輸全息圖的場景中,點到近平面波透射全息圖將入射光78衍射成介質70對面的輸出角,如圖箭頭82所示。
衍射光表現出近平行波前80。例如,點到近平面波全息圖可以是點到平面波全息圖,但為了補償顯示系統中的像差,可以修改衍射波前,使其不完全是平面波前。
在介質70記錄點到近平面波反射全息圖的場景中,點到近平面波反射全息圖將入射光衍射成與入射光在介質70同側的輸出角,如箭頭82′所示。衍射光呈現近平行波前84 ‘。當以這種方式配置時,全息圖本身顯示出optical power。

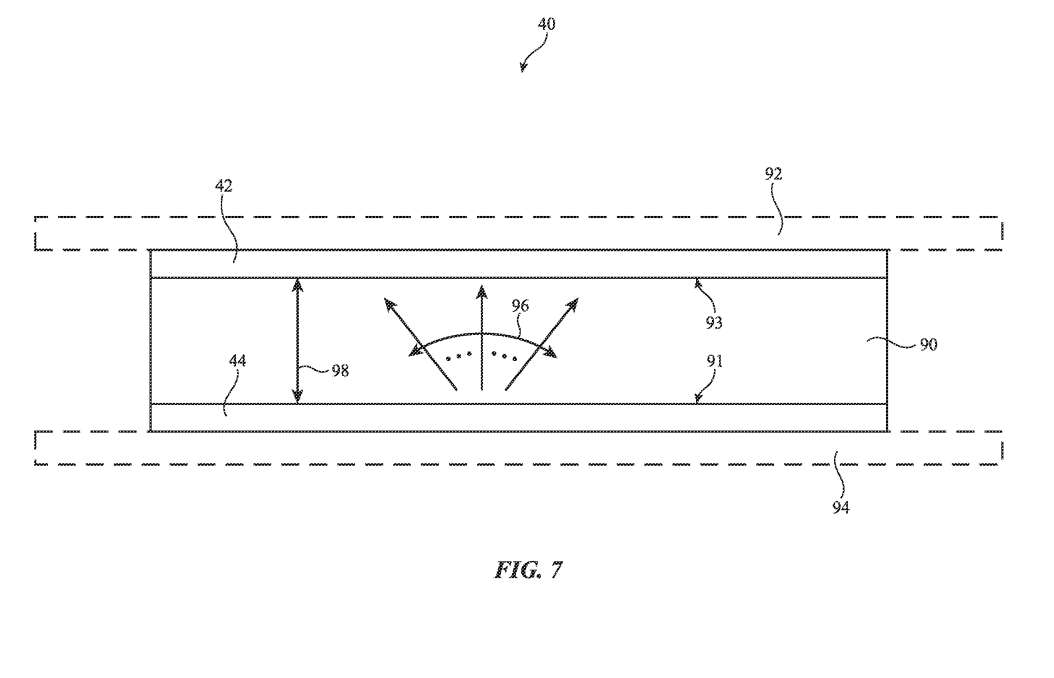

在圖7中,多層全息組合器40可以包括襯底90。透射全息圖結構44可在襯底90的表面91上形成,而反射全息圖結構42可在襯底90的相對表面93上形成。
透射全息圖結構44和反射全息圖結構42可以使用安裝在襯底90表面上的光聚合物薄膜或其他涂層、介電層或任何其他所需全息介質來形成。如果需要,可選襯底92可安裝到反射全息圖結構42和/或可選襯底94可安裝到透射全息圖結構44。
可選襯底92和94可以由玻璃、塑料或其他光學透明材料形成,并且可以用作傳輸全息圖結構44和反射全息圖結構42的保護層。如果需要,光學透明粘合劑可用于將圖7的結構粘附在一起。
襯底90可以具有相對窄的厚度98。作為示例,厚度98可以是約3mm、2- 4mm、1.5-4.5 mm、1- 5mm或其他厚度。視窗24可具有各種寬度,例如約11mm、10- 12mm、8- 14mm、6- 16mm、大于16mm、小于10mm或其他寬度。
透射全息圖結構44可以在跨越角度范圍96的兩個或多個輸出角處衍射輸入光56的每個入射角。角度范圍96可以是大約120度,110-130度,115-125度,100-140度,或任何其他期望的范圍。

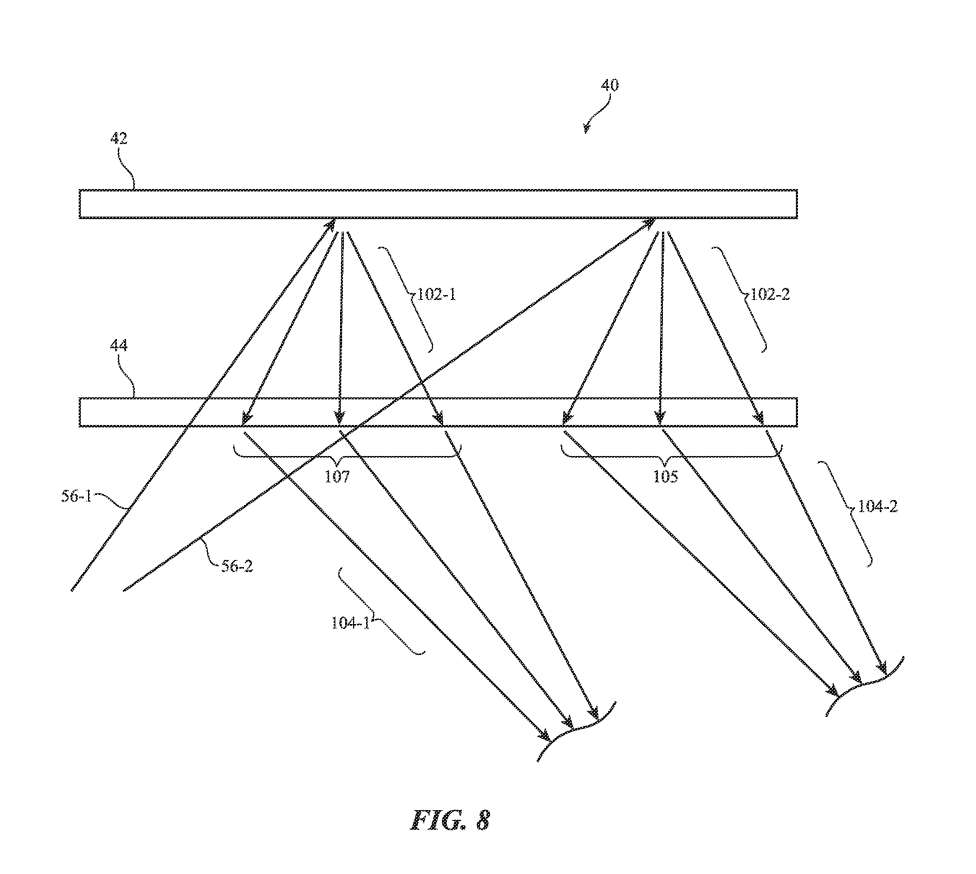

如圖8所示,來自圖2的顯示模塊20A的輸入光56可以從多層全息組合器40的外部位置提供給反射全息圖結構42。例如,在反射全息圖結構42和透射全息圖結構44之間的體積中不進行波導全內反射。
如射線102-1所示,反射全息圖結構42可以通過以多個角度衍射光來復制射線56-1。類似地,反射全息圖結構42可以通過以相同的輸出角度衍射光線來復制射線56-2,如射線102-2所示。透射全息圖結構44的區域107中的透射全息圖可將射線102-1聚焦到視窗24,如射線104-1所示。
類似地,傳輸全息圖結構44的區域105中的傳輸全息圖可將射線102-2聚焦到視窗24。這可以在多層全息組合器40的長度重復,以產生如圖2所示的相同的復制光瞳46、48、50、52和54。
在另一種合適的布置中,多層全息組合器40可包括兩層反射全息圖結構。在這種情況下,其中一個反射全息圖結構可以復制輸入光56,而另一個反射全息圖結構可以將復制的光聚焦到視窗24。例如在本場景中,輸入光可從與視窗24相對的多層全息組合器40的一側入射到多層全息組合器40之上。

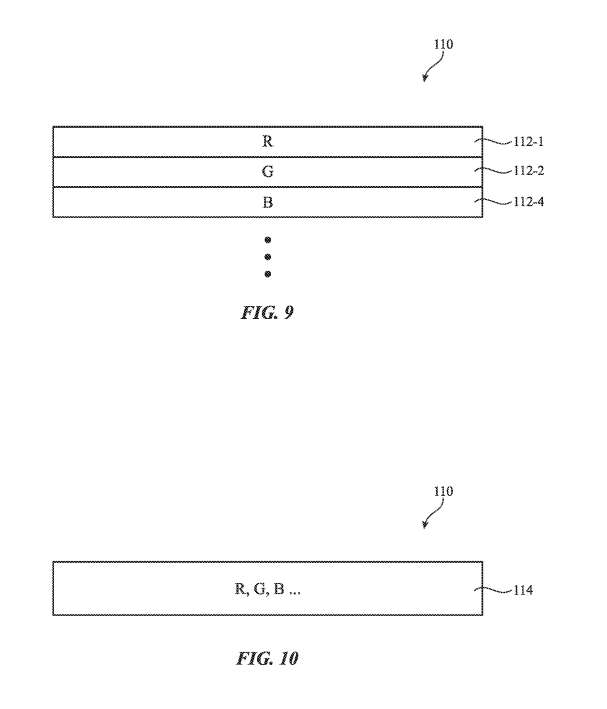

圖9和10顯示用于形成多層全息組合器40的全息圖如何用于衍射多個波長的光的彩色多路復用。

在圖9的示例中,全息圖結構110可包括多層全息圖,用于衍射不同波長的光。層112可以是全息記錄介質的全息薄膜。可在每一層112記錄一組相應的全息圖以衍射光。例如,第一層112-1可以在第一波長處衍射光,如紅光;第二層112-2可以在第二波長處衍射光,如綠光;第三層112-3可以在第三波長處衍射光,如藍光。
在圖10的示例中,全息圖結構110可包括全息記錄介質的單層114。用于衍射不同波長的光的全息圖可以分別疊加在114層的同一體積內。例如,第114層可以包括第一組全息圖,用于衍射紅光,第二組全息圖用于衍射綠光,第三組全息圖用于衍射藍光。

在圖11中,襯底90、反射全息圖結構42和透射全息圖結構44均可具有彎曲形狀。在一種合適的布置中,襯底90的兩個表面91和93都是彎曲的。在另一種合適的布置中,表面91和93中的一個是彎曲的,而另一個是平面的。

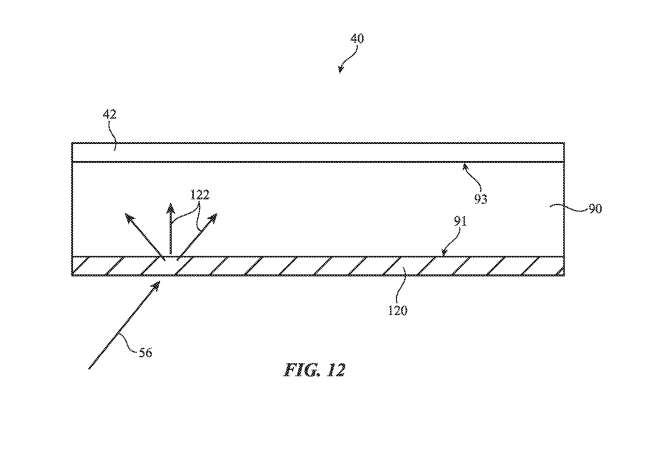

在另一種合適的布置中,透射全息圖結構44可由光學擴散器代替。圖12顯示如何用光學擴散器代替透射全息圖結構44。

如圖12所示,可以在襯底90的表面91之上形成光學漫射器120。光學漫射器120可以接收輸入光56,并且可以在不同角度范圍內漫射輸入光56,如箭頭122所示。
反射全息圖結構42可以將漫射光聚焦到視窗24。如果需要,光學漫射器120可以包括全息光學元件。全息光學元件可以包括從給定入射角吸收光并在每個輸出角上連續輸出光的全息圖。

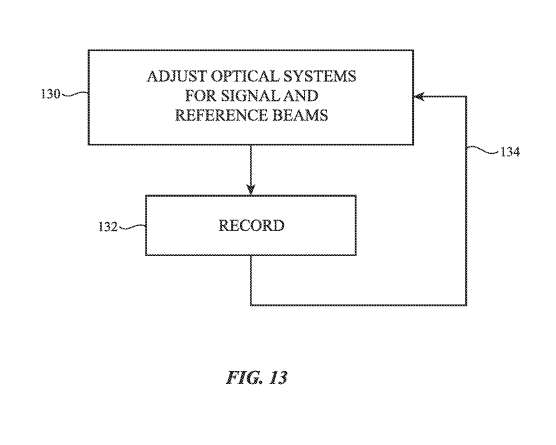

圖13示出的流程圖用于記錄系統記錄用于多層全息組合器40的透射全息圖結構44和反射全息圖結構42的全息圖。所述記錄系統可包括控制器、夾具、信號波束源和參考波束源。所述記錄系統可包括可調組件,所述可調組件根據來自所述控制器的指令調整所述信號波束源和所述參考波束源??蓪⑷⒂涗浗橘|(zhì)裝入夾具中。
在130的操作期間,控制器可以識別要用于使用記錄系統的可調組件調整信號和參考波束的設置。例如強度、角度、波長、形狀和/或信號和參考光束的方向可以使用控制器和可調組件進行調整。
在130的操作過程中,識別出所需調整的每個設置并且相應地調整系統組件后,控制器可以指示光源產生光。所產生的光被分割成參考光束和信號光束,并引導到全息記錄介質中,以在132的操作期間記錄全息圖。
在記錄操作之后,處理可以循環回130,以便控制器可以在任選地執行一個或多個附加記錄操作之前調整一個或多個設置。
名為“Optical systems with multi-layer holographic combiners”的蘋果專利申請最初在2023年7月提交,并在日前由美國專利商標局公布。
